泵用波紋金屬軟管BJR型號及參數表

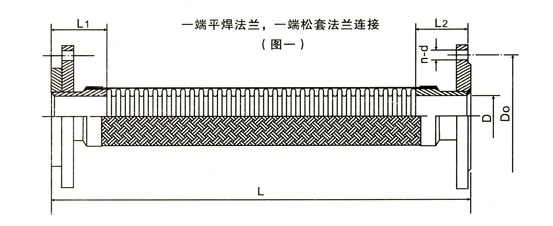

一、泵用波紋金屬軟管（圖一、圖二）
在工程中采用的泵和壓縮機等設備，工作狀態(tài)下它們會產生振動和噪音，危及工程質量和人體健康。
金屬軟管具有良好的隔振降噪作用，在泵和壓縮機等設備進出口處安裝_長度的金屬軟管。
可以減振降噪提高工程質量和使用壽命。
說明：

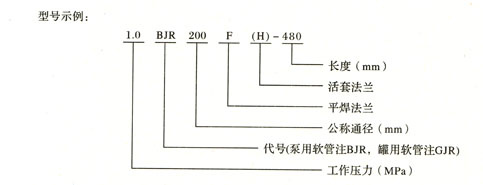

（1）連接型式兩端采用平焊法蘭時，型號示例中法蘭項標注F；一端用平焊法蘭，另一端用活套法蘭時標注一FH。
（2）金屬軟管的管體和網套材料為不銹鋼（1Cr18Ni9Ti,0Cr19Nig）。
（3）法蘭材質一般為碳鋼，如要求用不銹鋼，則在型號示例法蘭項標注BF或BFH即可；平焊法蘭連接尺寸按標準JB81-59，活套法蘭按標準JB83-59，亦可按用戶要求設計制做。
（4）法蘭采用碳鋼時，金屬軟管的工作溫度為-20～450℃，采用不銹鋼時，工作溫度為-196～600℃
（5）產品長度，亦可根據用戶要求進行制做。
泵用波紋金屬軟管BJR系列參數表
|
序
號 |
公稱
通徑 DN mm |
公稱
壓力 PN MPa |
軟管代號
|
長度
L mm |
備注
|
|
|
1
|
40
|
1.6
|
1.6BJR40F
|
1.6BJR40FH
|
200
|
|
|
2.5
|
2.5BJR40F
|
2.5BJR40FH
|
||||
|
4.0
|
4.0BJR40F
|
4.0BJR40FH
|
||||
|
2
|
50
|
1.6
|
1.6BJR50F
|
1.6BJR50FH
|
250
|
|
|
2.5
|
2.5BJR50F
|
2.5BJR50FH
|
||||
|
4.0
|
4.0BJR50F
|
4.0BJR50FH
|
||||
|
3
|
65
|
1.6
|
1.6BJR65F
|
1.6BJR65FH
|
300
|
|
|
2.5
|
2.5BJR65F
|
2.5BJR65FH
|
||||
|
4.0
|
4.0BJR65F
|
4.0BJR65FH
|
||||
|
4
|
80
|
1.6
|
1.6BJR80F
|
1.6BJR80FH
|
340
|
|
|
2.5
|
2.5BJR80F
|
2.5BJR80FH
|
||||
|
4.0
|
4.0BJR80F
|
4.0BJR80FH
|
||||
|
5
|
100
|
1.6
|
1.6BJR100F
|
1.6BJR100FH
|
380
|
|
|
2.5
|
2.5BJR100F
|
2.5BJR100FH
|
||||
|
4.0
|
4.0BJR100F
|
4.0BJR100FH
|
||||
|
6
|
125
|
1.6
|
1.6BJR125F
|
1.6BJR125FH
|
420
|
|
|
2.5
|
2.5BJR125F
|
2.5BJR125FH
|
||||
|
4.0
|
4.0BJR125F
|
4.0BJR125FH
|
||||
|
7
|
150
|
1.6
|
1.6BJR150F
|
1.6BJR150FH
|
450
|
|
|
2.5
|
2.5BJR150F
|
2.5BJR150FH
|
||||
|
4.0
|
4.0BJR150F
|
4.0BJR150FH
|
||||
|
8
|
200
|
1.0
|
1.0BJR200F
|
1.0BJR200FH
|
480
|
|
|
1.6
|
1.6BJR200F
|
1.6BJR200FH
|
||||
|
2.5
|
2.5BJR200F
|
2.5BJR200FH
|
||||
|
9
|
250
|
1.0
|
1.0BJR250F
|
1.0BJR250FH
|
510
|
|
|
1.6
|
1.6BJR250F
|
1.6BJR250FH
|
||||
|
2.5
|
2.5BJR250F
|
2.5BJR250FH
|
||||
|
10
|
300
|
1.0
|
1.0BJR300F
|
1.0BJR300FH
|
540
|
|
|
1.6
|
1.6BJR300F
|
1.6BJR300FH
|
||||
|
2.5
|
2.5BJR300F
|
2.5BJR300FH
|
||||
|
11
|
350
|
1.0
|
1.0BJR350F
|
1.0BJR350FH
|
570
|
|
|
1.6
|
1.6BJR350F
|
1.6BJR350FH
|
||||
|
2.5
|
2.5BJR350F
|
2.5BJR350FH
|
||||
|
12
|
400
|
1.0
|
1.0BJR400F
|
1.0BJR400FH
|
600
|
|
|
1.6
|
1.6BJR400F
|
1.6BJR400FH
|
||||
|
2.5
|
2.5BJR400F
|
2.5BJR400FH
|
||||
|
13
|
450
|
1.0
|
1.0BJR450F
|
1.0BJR450FH
|
630
|
|
|
1.6
|
1.6BJR450F
|
1.6BJR450FH
|
||||
|
2.5
|
2.5BJR450F
|
2.5BJR450FH
|
||||
|
14
|
500
|
1.0
|
1.0BJR500F
|
1.0BJR500FH
|
650
|
|
|
1.6
|
1.6BJR500F
|
1.6BJR500FH
|
||||
|
2.5
|
2.5BJR500F
|
2.5BJR500FH
|
注：泵用金屬軟管法蘭采用JB81-59供貨,也可根據用戶要求其它標準供貨。
